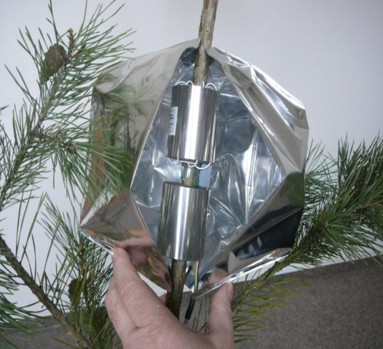

系統介紹：DJ-6393D EMS植物莖流（液流）監測系統用于自動監測樹木的莖流量來確定植物的水分消耗，適用于測量莖桿直徑在6~20毫米之間的樹干。整套系統采用模塊化設計，連接安裝方便，和其他莖流測量系統對比的優點是具有可以直接計算出莖流量的特點，而不需要后期的人工數據計算。
系統概述：樹木莖流測量系統根據熱平衡原理（THB）：輸入能量等于散失的傳導熱與莖流溫度的升高，具體公式如下：
P = Q · dT · cw + dT · z
公式中P為輸入能量（W），Q為莖流速度（Kg.sec-2），dT為測量點溫度差（K），cw為水的比熱（J.kg-1.K-1），z為測量點傳導熱喪失系數（W.K-1）。HB法不需要校準，測量的莖流為kg/hr。
系統特點：
基于具有可變功率和恒定 dT 的組織熱平衡 (THB) 方法；
數字 SDI-12 輸出
提供真實的樹木水分狀況圖片；
紅外無線數據接入
快速簡要統計
莖組織的外部加熱和內部溫度測量
Mini32 軟件可以計算凈流量
恒定溫差可調至 2、4 或 8K
使用操作方便
可以通過無線傳輸查看數據、可以接入云平臺（可選）
測量參數：
植物莖流
可擴展測量參數：
土壤、氣象參數等
系統組成：
系統主機：DJ-6095數據采集器（點擊查看技術參數）
傳感器：
Sap Flow模塊SF 6X（SDI-12） | ||
輸出 | SDI-12 ver. 1.3 |  |
加熱方法 | 閥桿外部加熱，內部測量 | |
單位 | kg/h | |
預設溫差 | 2, 4 or 8 K | |
Sap流量范圍（dT=2K） | 0 to 1.37 kg/h | |
Sap流量范圍（dT=4K） | 0 to 0.68 kg/h | |
Sap流量范圍（dT=8K） | 0 to 0.34 kg/h | |
工作電壓范圍 | 8.5 – 16 V DC | |
測量啟動電壓 | 11.7 V | |
測量停機電壓 | 10.5 V | |
最大電壓 | 30 V DC | |
最大電流消耗 | ca 400 mA | |
最大加熱功率 | 3.2 W (limited) | |
平均效率 | better than 85 % | |
日用電量 | 0.2至1.2 Ah（dT=4 K；Ub=12 V） （根據樹液流速） | |
尺寸 | 160 x 80 x 60 mm | |
操作環境 | -20 to 50 °C; 0 to 100% RH | |
Sap流量傳感器連接 | 6針Switchcraft EN3 P6母連接器 | |
重量 | 500 g | |
模塊輸出連接 | C016連接器公頭 | |

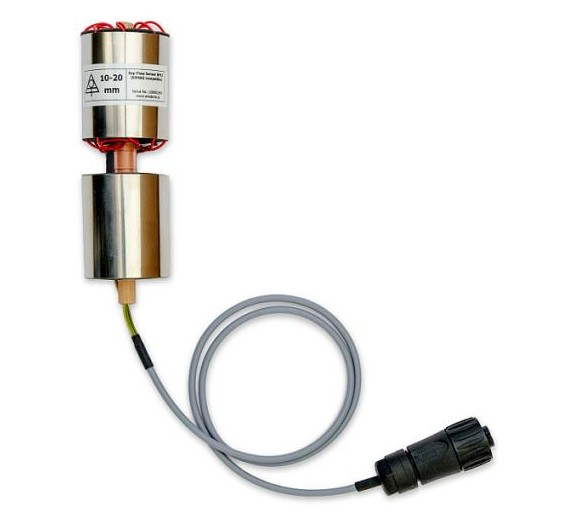

SF 64包裹莖流傳感器 |
| |
適用于樹干直徑 | 6~20毫米（兩種傳感器類型6~12毫米和10~20毫米） | |
加熱技術 | 莖桿外部加熱 | |
輸出變量 | 熱功率每dT[mW/K] | |
傳感器加熱阻抗 | 100歐姆（±0.5歐姆） | |
溫度感應器件 | 0.6毫米探針型T型熱電偶 | |
輸出信號轉換因子 | -25+0.25*U[mW/K，mV]>P/dT，-0.0215+0.000125*U[kg/hr/mV]>Q | |
傳感器安裝需要莖桿長度 | 20厘米（包含輻射罩） | |
預設dT數值 | 8K | |
加熱電源 | 可調，最大到2W | |
供電 | 12~15V DC | |
耗電 | 最大0.15 Amp（視樹木情況） | |
工作溫度 | -10~+40℃ | |
重量 | 模塊約0.1公斤，傳感器0.1公斤 | |
模塊尺寸 | 160×80×60毫米 | |
T100W-100AH (100W/100AH太陽能供電套件) | ||
太陽能組件技術參數 |  | |
額定峰值功率 | 100W | |
開路電壓（Voc） | 22.4V | |
峰值電壓（Vmp） | 18.2V | |
峰值電流（Imp） | 5.49A | |
短路電流（Isc） | 5.95A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 100AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
